GB/T 16598-1996

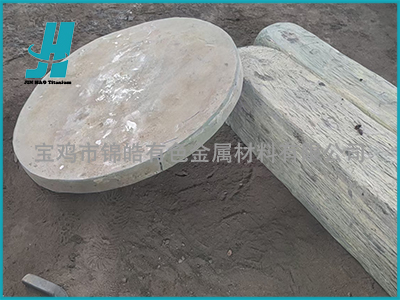

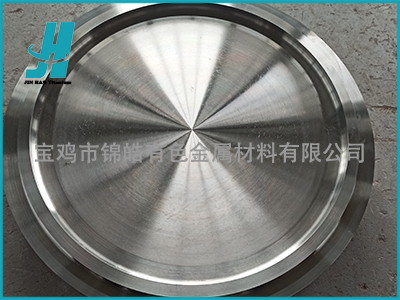

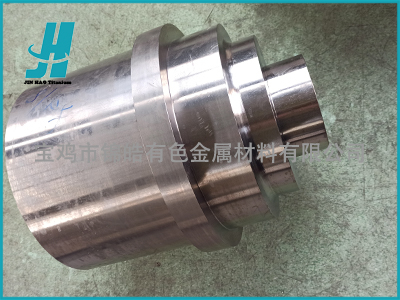

本标准适用于热锻和热轧的钛及钛合金饼、环和其他锻件(坯)。
本标准适用于一般工业用途的钛及钛合金锻(轧)件(坯)。
1.牌号、状态、规格
产品的牌号、状态和规格应符合表1的规定。
注:经双方协商可以供应其他规格或型式的产品。
2.技术要求
2.1化学成分
产品的化学成分应符合GB/T3620.1相应牌号的规定。需复验时,化学成分允许偏差应符合GB/T3620.2的规定。
2.2尺寸允许偏差
产品的尺寸允许偏差应符合表2的规定。
2.3力学性能
2.3.1力学性能在经热处理后的试样坯上测试。试样坯推荐的热处理制度如表3所示;需要时,供方还可以适当选择和调整热处理制度,但必须在质量证明书中注明。
2.3.2室温力学性能应符合表4的规定。
2.3.3表4所列规格以外的产品,需方要求测定室温力学性能时,指标应经双方协商并在合同中注明。
2.3.4需方要求测定TC4产品高温力学性能时,其试验温度及性能指标应经双方协商并在合同中注明。
2.4超声检验
产品应进行两个端面(当环材壁厚小于40mm时或环材截面高度与壁厚之比不小于4时为外圆周面)的超声波探伤检验,并应符合GB5193的规定,其验收级别如表5所示。
2.5低倍检验
产品的低倍组织不应有裂纹、折叠、气孔、金属或非金属夹杂、影响使用的偏析及其他肉眼可见的冶金缺陷。
2.6 显微组织
需方要求并在合同中注明时,供方可检验TC4产品的显微组织。经表3规定的热处理后,TC4产品的显微组织应是两相区加工产生的组织,无完整的原始β晶界。
2.7 表面质量
2.7.1产品表面应车光、倒角。两个端面的表面粗糙度Ra值应不大于3.2um(以满足超声检验要求为准),内、外侧面的表面粗糙度Ra应不大于12.5μm(外圆周面需进行超声探伤时Ra应不大于3.2μm),倒角半径为5~15mm。
2.7.2 产品表面不应有裂纹、折叠、重皮等肉眼可见的缺陷。2.7.3表面局部缺陷允许用修磨的方法清除,清理深度应不超过其尺寸公差,并应保证其Z小允许尺寸。清理深度与宽度之比在两端面应不大于1:6,在内、外侧面应不大于1:10。外侧面修磨应顺轴向进行。
3.试验方法
3.1化学成分仲裁分析方法按GB4698进行。
3.2室温拉伸试验方法按GB228进行。室温拉伸试验试样应符合GB6397中的试样R7。
3.3高温拉伸试验方法按GB4338进行。
3.4超声波检验方法按GB5193进行。
3.5 低倍和显微组织的检验按GB5168进行。
3.6 尺寸检验用相应精度的量具进行。
3.7表面质量用目视检验。表面粗糙度用标块对比法进行检验。
